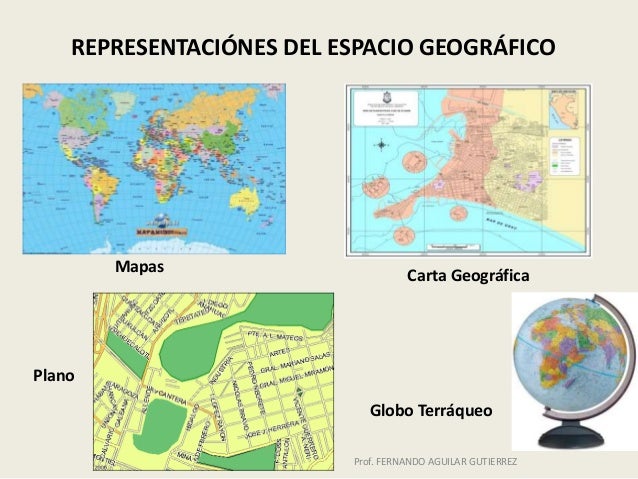

4.3 LOS PLANOS

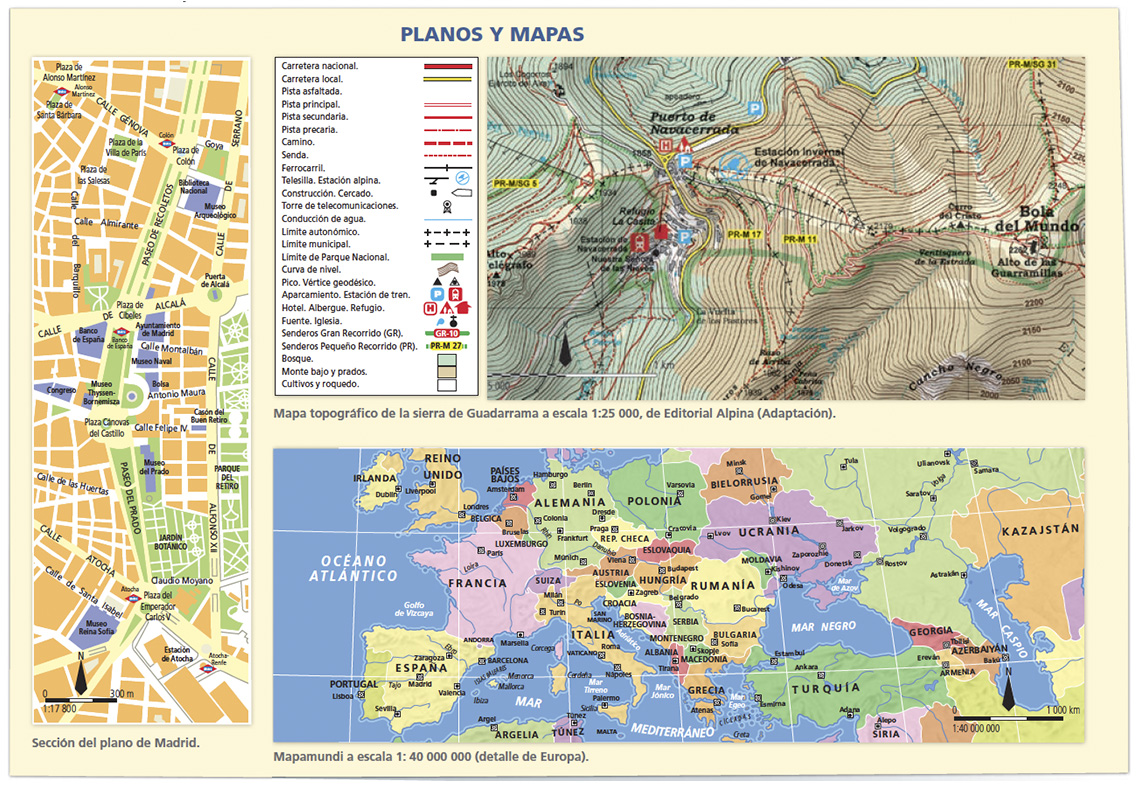

Los PLANOS son representaciones de espacios mas pequenos, como ciudades o pueblos.

Se usan para localizar en ese lugar los sitios mas importantes, como monumentos historicos, parques, instalaciones deportivas, lineas de metro o ferrocarril...

4.4 LA ESCALA DE MAPAS Y PLANOS

La ESCALA es la relacion que existe entre la superficie representada en el mapa y la realidad.

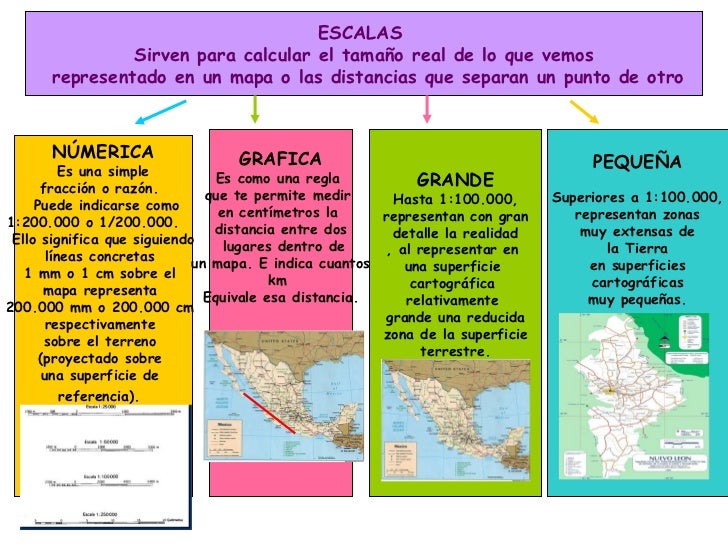

Hay dos TIPOS DE ESCALAS: la numerica y la grafica.

ESCALA NUMERICA: se representa en forma de fraccion. El numerador representa la unidad tomada en el mapa y el denominador el numero de veces que equivale en la realidad.

Por ejemplo la escala numerica 1: 25.000, indica que 1 cm en el mapa son 25.000 cm en la realidad.

ESCALA GRAFICA: nos sirve para averiguar las distancias en el mapa. Seria como si tuvieramos una regla.

Por ejemplo, si tuvieramos esta escala grafica, como la usariamos para averiguar una distancia en el mapa?.

Cogeriamos una regla o cualquier otro objeto que pudiera actuar como tal. Situariamos un extremo en el lugar del mapa donde nos encontramos y luego pondriamos nuestra regla en el lugar al que queramos llegar. Como en la imagen de abajo.

Como vemos la distancia, usando la regla son 3 cm exactos. Ahora cogeriamos la regla y la situariamos sobre la escala grafica de nuestro mapa. Como en la imagen de abajo.

Segun la escala grafica de esta imagen, vemos que hay una parte a la izquierda del 0 que se divide en trocitos calculados en m. Esta parte seria para afinar mas la distancia que queremos averiguar, en caso de que por ejemplo hubieramos obtenido y resultado de 3,2 cm en nuestra medicion. Con esta parte de la escala grafica, sabriamos a que distancia real en el mapa corresponden esos 0,2 cm.

Siguiendo con el ejemplo. Nuestros 3 cm equivalen a 9 km en la realidad. Vemos que las medidas que nos ofrece la escala grafica desde el 0 a la derecha van calculadas en km hasta llegar a 21 km.

Ya sabemos que la distancia de Liberia a Canas son 9 km.

TIPOS DE ESCALAS, EN CUANTO A SU TAMANO

• PEQUENAS

Van desde 1:500.000 a 1:50.000.000 muestran pocos detalles porque representan una extension de superficie muy grande. Como ves en el tamano de la escala, 1cm serian 500.000 cm. Es decir 1 cm del mapa representarian 500 km en la realidad. De ahi, que se use esta escala para representar paises, continentes y mapamundis.

En este mapa la escala grafica, vemos que es pequena, porque 1cm en este mapa representaria aproximadamente 400 km en la realidad. Por eso vemos tanto territorio pero casi no aparecen detalles.
Este es un mapa de Asia

• MEDIANAS

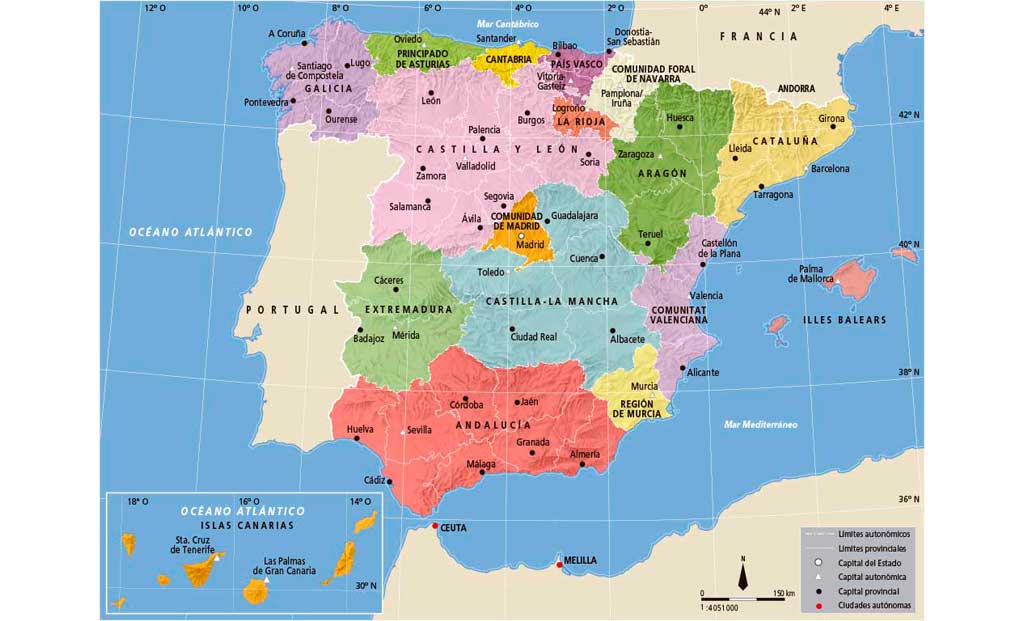

Van desde 1:100.000 a 1:500.000. Con estas escalas  vemos algo de detalle. Por eso se usan para representar regiones o paises pequenos.

En este mapa vemos que la escala grafica no ofrece una medida hasta 150 km. Nos da algo de detalle de nuestro pais, pero no mucho. En este caso, la escala mediana representaria un pais de tamano medio, como el nuestro.

• GRANDES


Van desde 1:10.000 a 1:100.000. Con esta escala vemos una gran cantidad de detalle, por eso se usan para represntar espacios mas pequenos; como ciudades, pueblos o comarcas.

Mapa con bastantes detalles de parte de Mexico. Como ves usa una escala grande.

Por lo tanto las escalas pequenas son para representar cosas grandes. Y las escalas grandes para representar cosas pequenas.

TAREAS

Teneis hasta el martes 19 para mandarmelas.

1. Hacer el esquema o resumen de esta parte

2. Contesta esta pregunta: que diferencia hay entre un mapa y un plano?
3. Hacer los ejercicios del libro: 22 al 26.

OS PONGO ESTE VIDEO PARA QUE PODAIS VER COMO SE MIDE UNA DISTANCIA EN UN MAPA CON UNA REGLA.
